PT100 pour encoches de stator – LE1

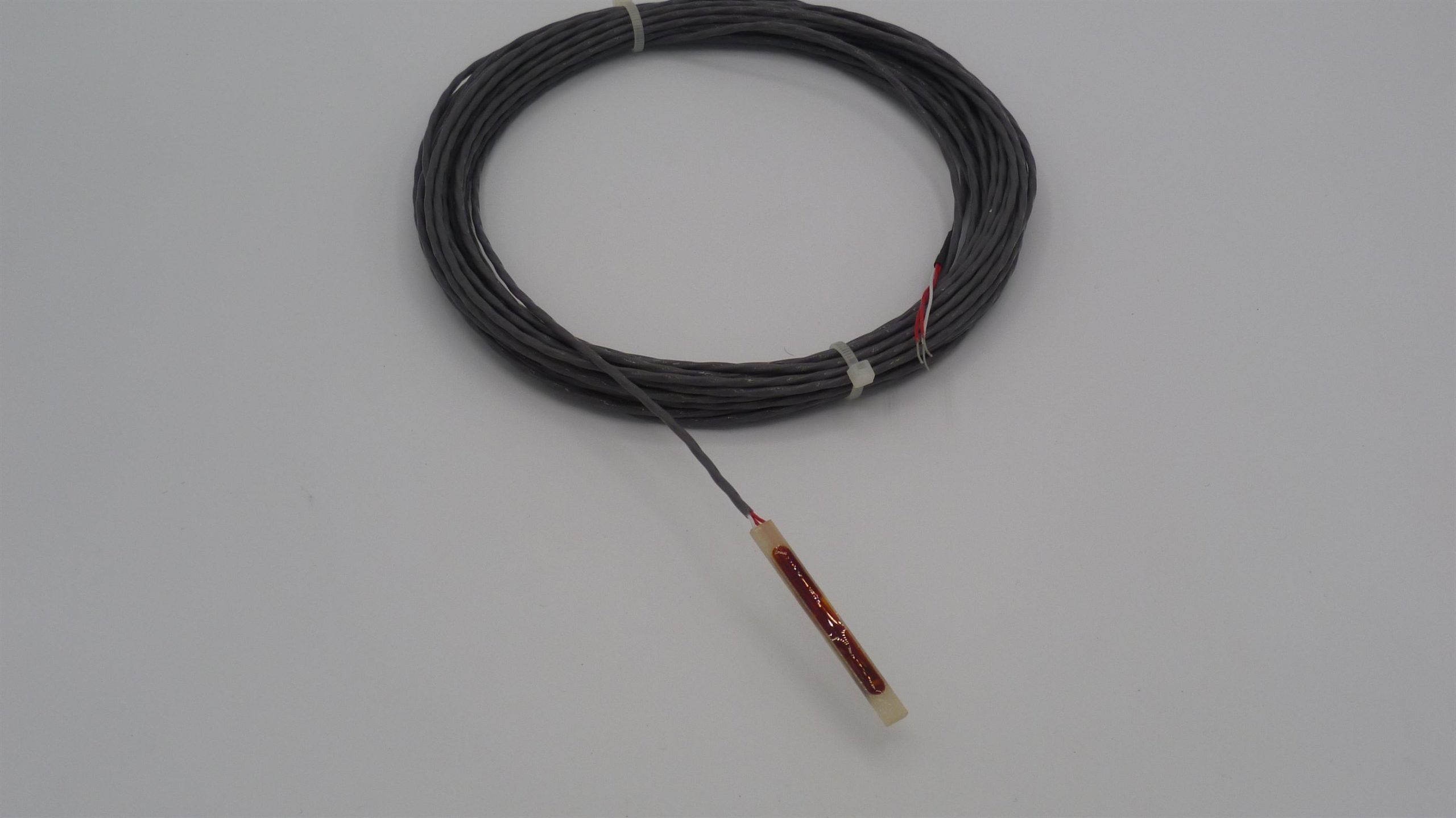

Les sondes LE1 sont destinées à être glissées entre les encoches statoriques des machines synchrones, dont la puissance est égale à 5 MVA et dont la tension est égale à 5 kV, ainsi qu’aux groupes de puissance supérieur ou égale à 5 MVA quelle que soit la tension.
Grâce à la grande longueur de leur zone sensible, les sondes LE1 détectent aisément les échauffements du bobinage du stator, même lorsqu'ils sont très localisés.

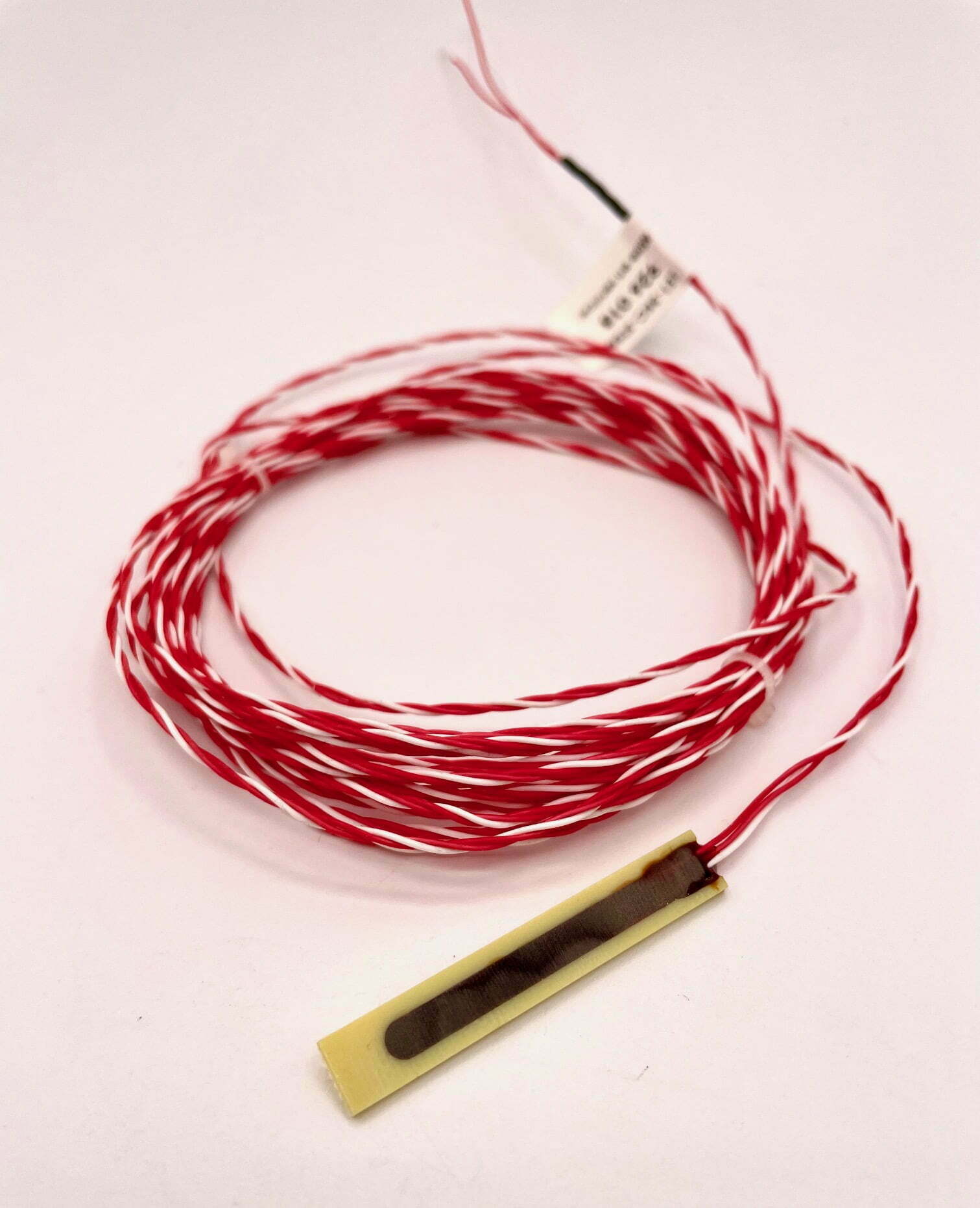

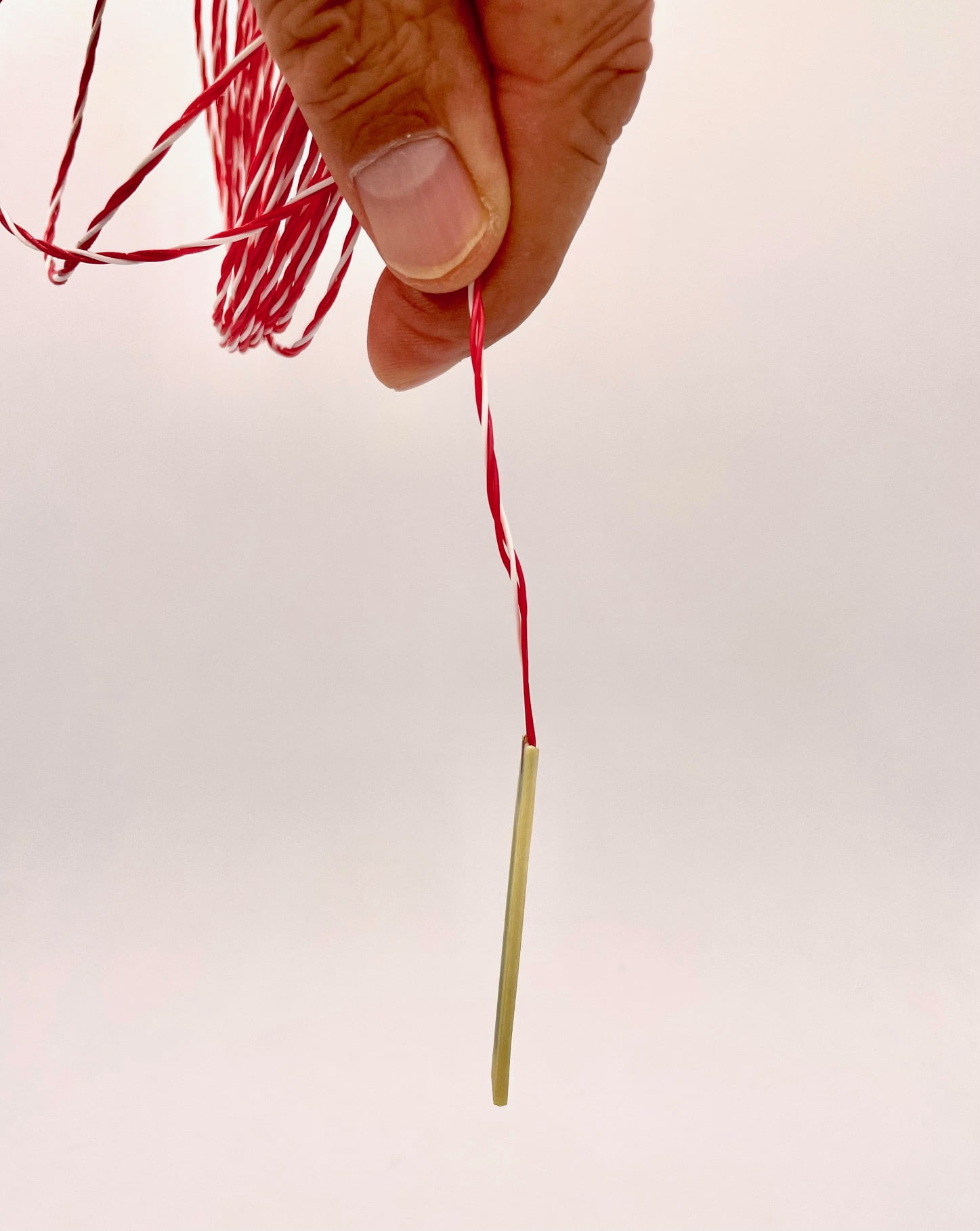

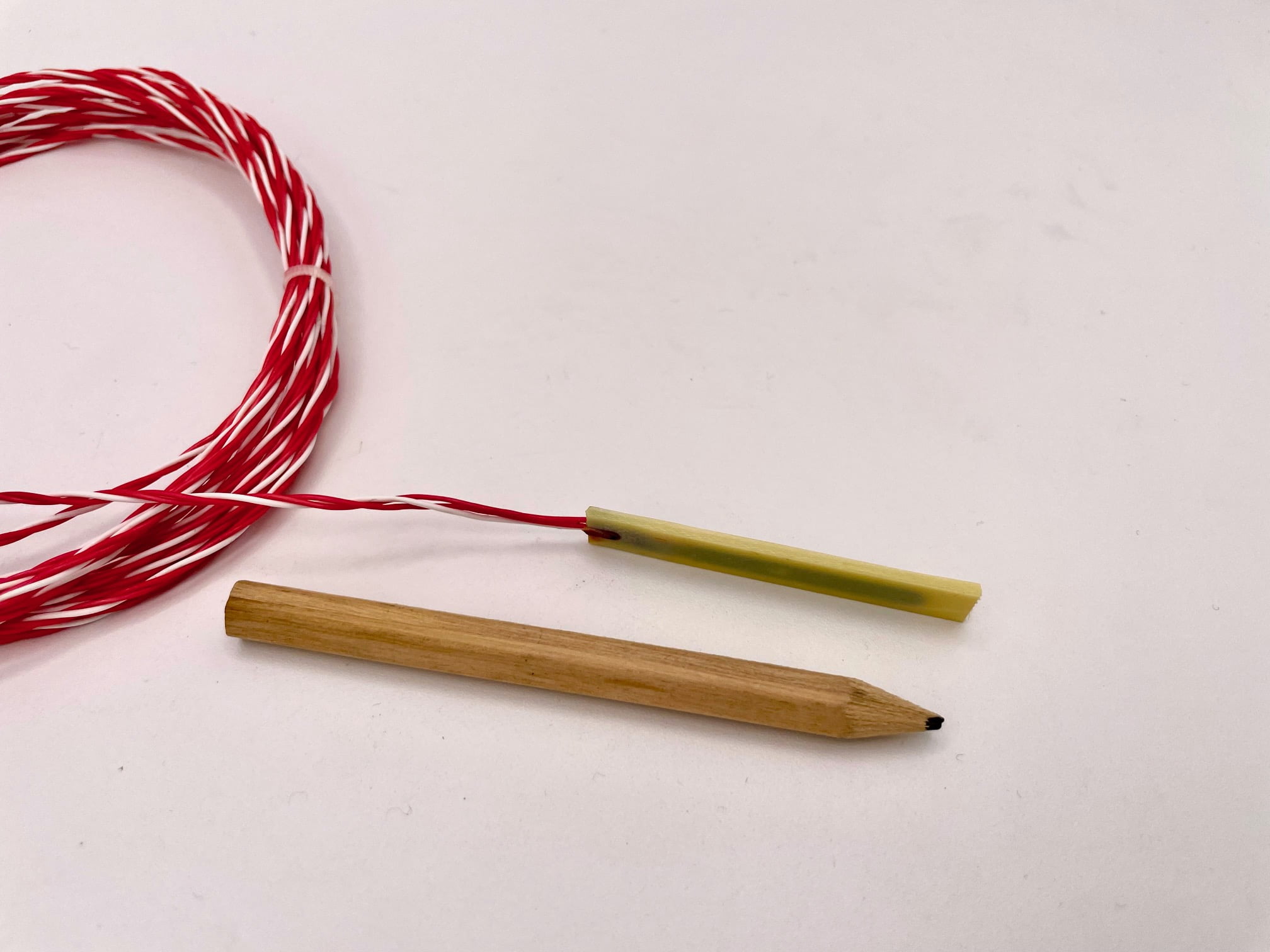

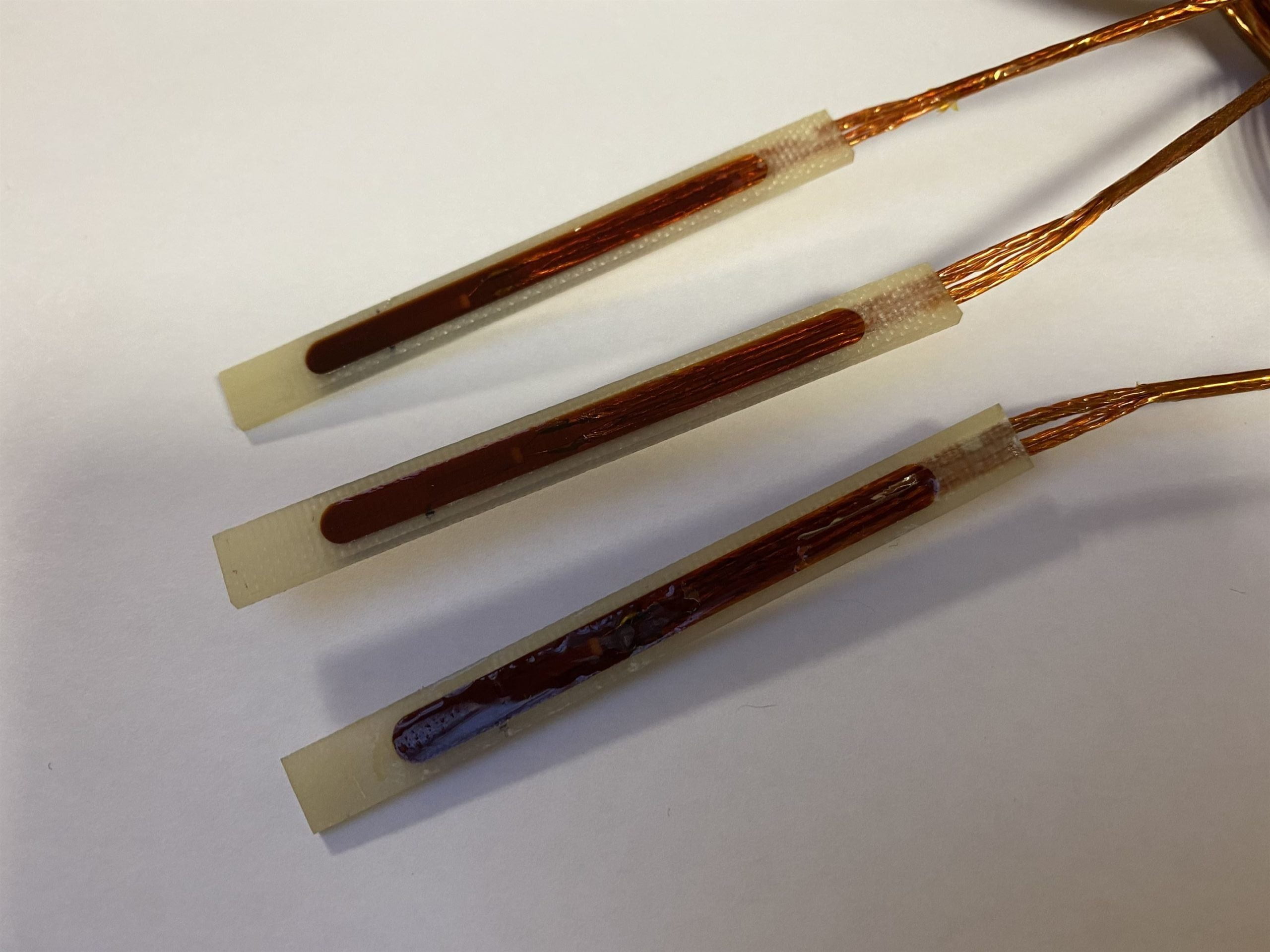

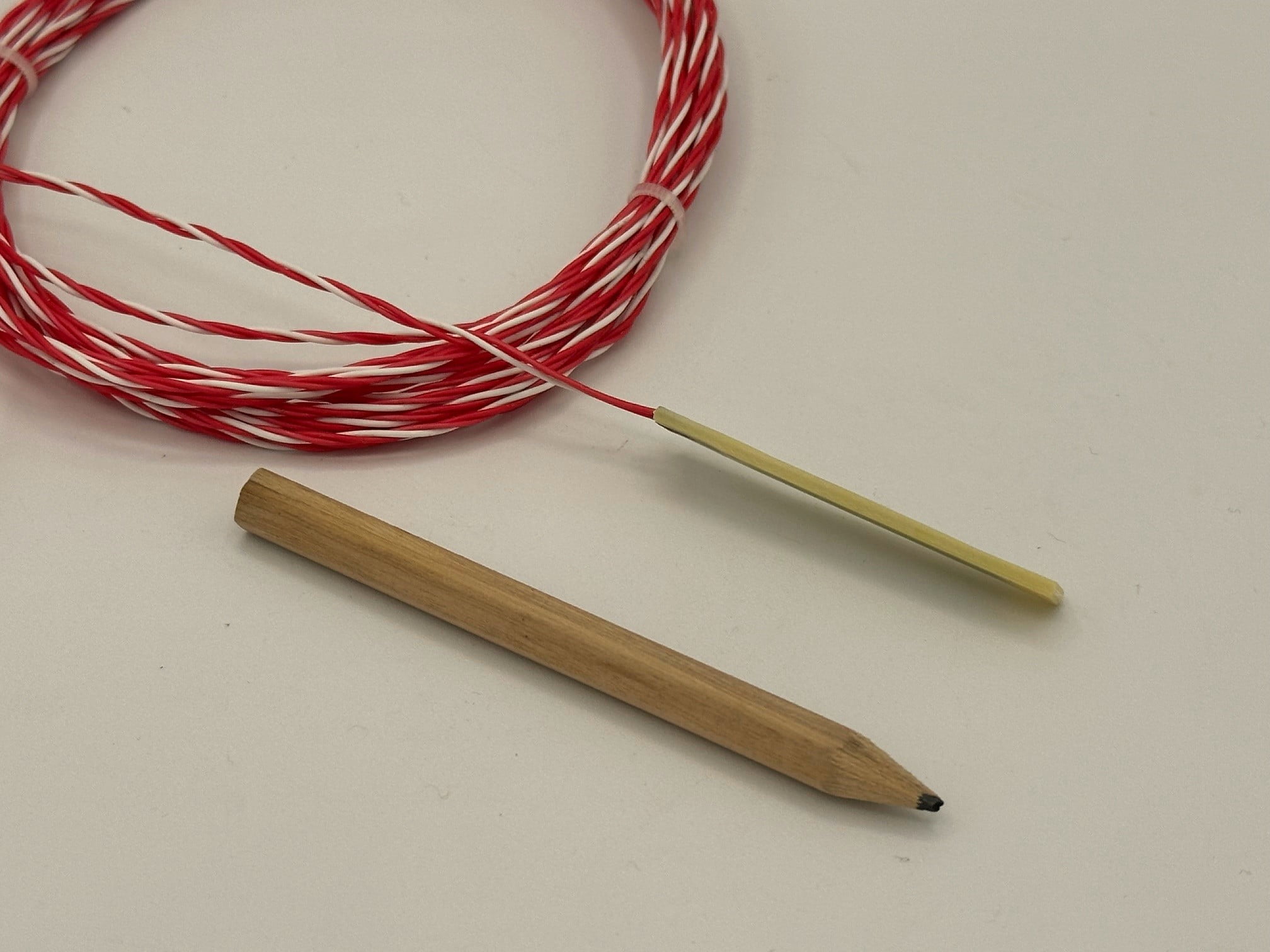

Les dimensions de la plaquette allongée, en fibre de verre époxy, le long de laquelle est installée la PT100, varient suivant la tension d'isolement nécessaire. Mesurex réalise tout types de dimensions suivant votre demande.
Ces produits respectent le cahier des charges EDF HN-51-S-01.
  • Élément sensible : PT100, Classe B selon la norme NF EN 60751 (Classe A en option)
  • Courant de mesure : 1 mA (3 mA max)
  • Étendue de mesure : -20°C ... 180°C
  • Dimensions :
    • Epoxy (80x10x2,5mm)
    • Epoxy (80x7,5x2mm)
    • Epoxy (50x5x2mm)

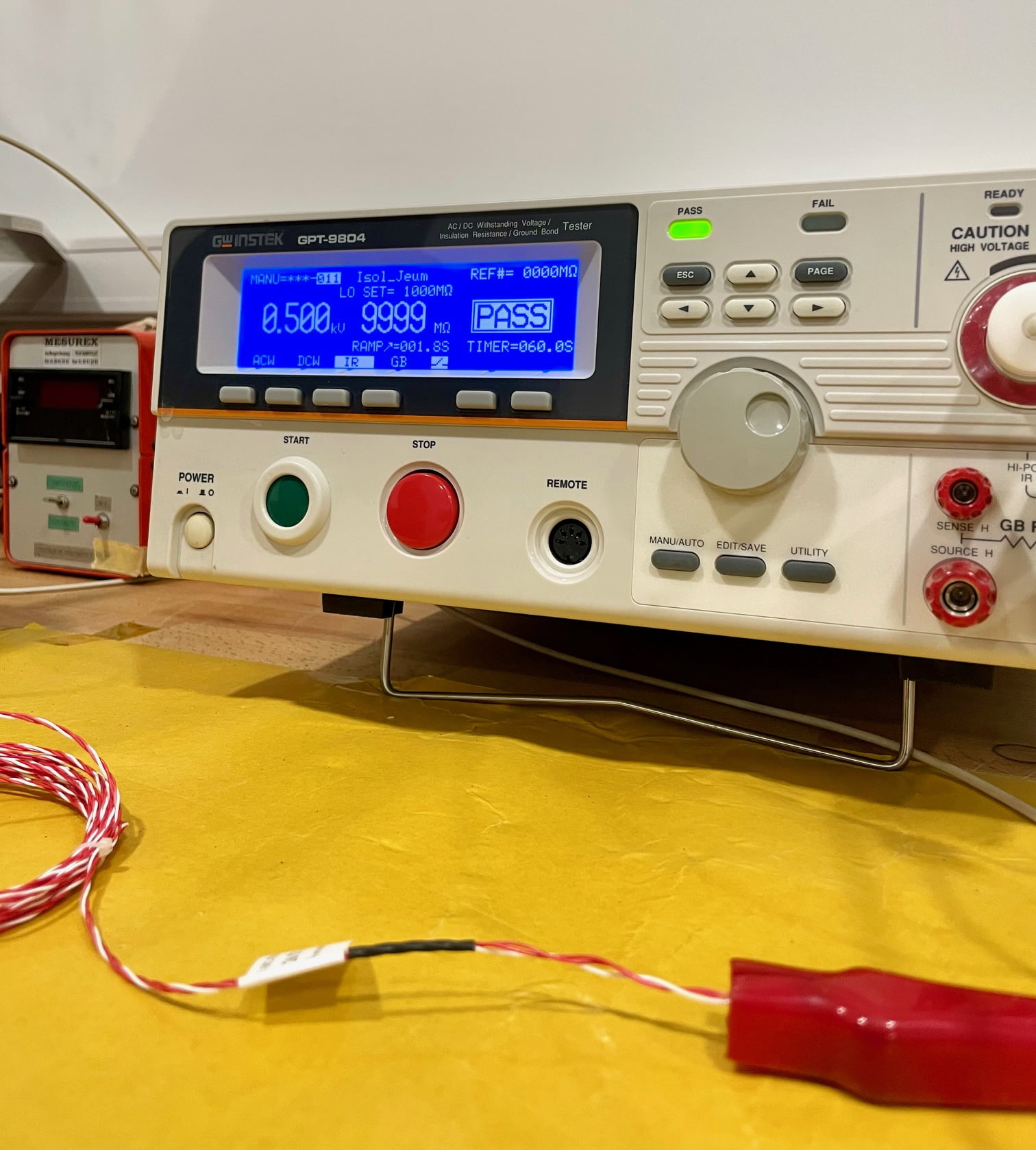

Nous réalisons en interne les tests diélectriques et d'isolement pour qualifier ce capteur:

  • Isolement 5kV/50Hz,
  • Test de température utilisation -50°C ... 180°C.
  • Test dimensionnels
Un PV de validation est fournit systématiquement avec ces produits (isolement, relevé de mesure dimensionnel, relevé de température à 0° et 100°C)

PT100 pour encoches de stator - LE1

Référence : LE1 series - FP 2833
Disponibilité : Stock suivi
Téléchargements :
• FR - Fiche technique Télécharger le fichier
